NBウォルトマンワイヤレスリモート読書水メーター
LXLCY-50WからLXLCY-500W(50mmから500mm)は、狭帯域セルラーの無線通信技術に基づく低消費電力のNBウォルトマン水道メーターの無線リモート読み取りであり、スプリットデザイン(電子部品は別に密封され、防水グレードはIP 68)、取り外し可能な要素ウォルトマンドライタイプメーターをベースメーターとして使用します。
顔立ち：
※NBメーターの機械部分は、高精度、低い開始流量、読みやすく、長寿命など、ウォルトマンドライタイプです。
※メーター本体は鉄です。
*EMC/ESD/EMIに対応し、電子製品の電磁適合性の設計要件を満たしており、産業のリーディングレベルに達します。
*ワイヤレスモジュールは、メンテナンスしやすい機械部品と分離されています。
※電子部品は別に密閉しており、防水グレードはIP68です。
*高度なデータコーディング・検証技術を採用し、通信信頼性を高める。
※NB水道メーターは、読み取りシステムとしてコレクタやコンセントレータを使用せずに、NB-IOT基地局と直接通信しています。
*ホストコンピュータによって組み合わされ、リモート読み取り管理システムを構築し、自動的な読み取りと監視を確実に行います。
*水道メーターデータサイクルレポート:累積水量、バッテリー容量、メーターステータス、報告期間など、毎日、毎日、毎月データを報告するように設定することができます。
*便利な機械的読み取り:NBワイヤレスモジュールを組み立てた後、読み取りは影響を受けません。
*安定信号:NB-IOT基地局を使用して、NBメーターは、信号の安定性を確認するために、コアネットワークによってネットワークを設定します。
*配線なし、簡単な設置。
*NB-IOTの狭帯域セルラー技術の利点
*パルス:100 L/パルスまたは1000 L/パルス(オプション)
*低消費電力
*20 dBの深いカバレッジとゲイン(2Gよりも壁の浸透)。
*低コスト、マルチリンク(メーターは、中間機器の助けを借りずに、基地局に直接データを報告します。
*セキュリティ(顧客の安全を確保するためのクラウド管理プラットフォームの採用)
*インターネットの信頼性(一定で安定した動作を確保するために特定のインターネットを採用。
*現在の携帯電話のインターネットを再利用(高速かつ安価)。
*グローバル標準コストとローミング。
*電気機械変換誤差:ΔV≤±1信号相当量。
エレクトロニクスのパラメータ
| アイテム | パラメーター |
| 周波数 | 800MHz、900MHz |
| 通信モード | デュプレックス、送信、受信 |
| 出力電力 | <> |
| 受信感度 | -136dBm |
| 排出電流 | <> |
| 現在受信 | <> |
| スリープ電流 | ≤4uA |
| 可視距離 | >20km |
| 通信プロトコル | コアップ |
| モジュールの動作温度 | -20ºC~+70ºC |
| バッテリーモードと容量 | ER26500;8500mAh |
| バッテリー寿命 | 1日1回報告 :約6年 |

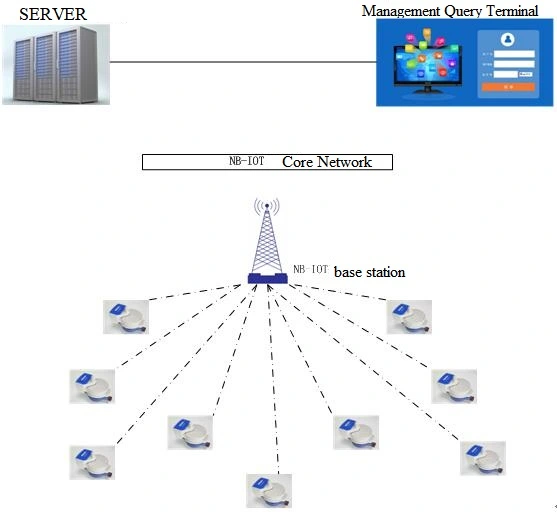

NB 水道メーターの自動ネットワーク トポロジ。
標準コンプライアンス
技術データはISO 4064クラスB、クラスC、R80、R100、R125またはR160標準に準拠して水平設置を行います。
作業条件:
水温:冷水メーターの場合≤50ºC;温水メーター用≤90ºC
謙虚さ: 0~95%RH
働く圧力:≤1.0 Mpa。
圧力損失:≤0.063Mpa。
環境クラス: B (内部にインストールされています)。
電磁クラス:E1(住宅、商業およびリグの硬膜)。
防水グレード:IP 68。
インストール要件
*メーターは、レジスタを上向きに向けてメーター本体に矢印キャストで示すように、流れの方向と水平位置に設置する必要があります。
*パイプラインは、インストールする前にフラッシュする必要があります。
※運転中は常に水でいっぱいにしてください。
最大許容エラー
Qt(Q2)を除くQmin(Q1)から下ゾーンは±5%です。
Qmax(Q4) を含む Qt(Q2) から上位ゾーンは±%(冷水計)です。
Qmax(Q4)を含むQt(Q2)から上位ゾーンは±3%(温水メーター)です。
ISO4064に準拠した主な技術データ :2003(旧規格)
| メーターサイズ | メジャリング | 最大流量 | 公称フロー | 過渡的な流れ | 最小流れ | ミン・リーディング | マックスリーディング |
| ミリメートル | クラス | m³/h | m³ | ||||
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 |
ISO4064:2014(新規格)に準拠した主な技術データ
| メーターサイズ | メジャリング | 第4四半期 | 第3四半期 | 第2四半期 | 第1四半期 | ミン・リーディング | マックスリーディング |
| ミリメートル | R | m³/h | m³ | ||||
| 50 | 63 | 31.25 | 25 | 0.63 | 0.4 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.8 | 0.5 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.2 | 2 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.6 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
寸法と重量
| メーターサイズ | 長さL | 幅 B | 高さH | 接続スレッド | ||
| ミリメートル | ミリメートル | D | ボルトサークル Dia D1 | 接続ボルト | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
